Schweizer Drehen

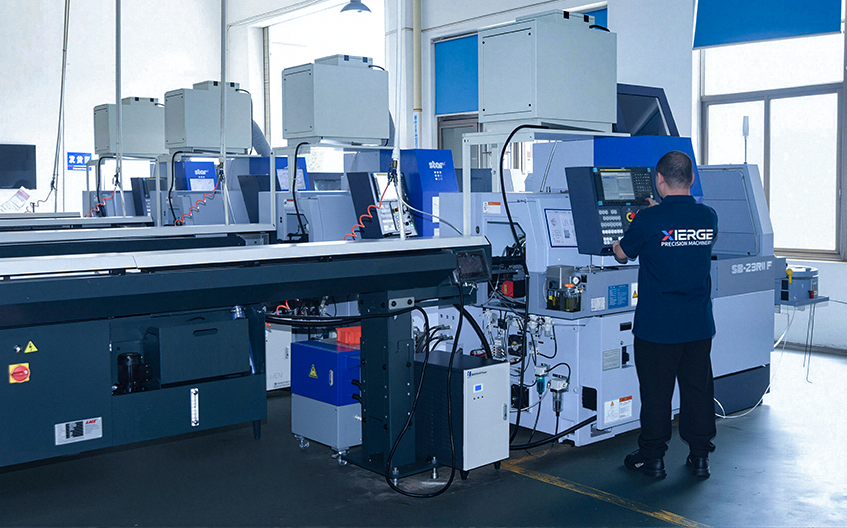

Eine Langdrehmaschine, auch Schweizer Drehautomat oder Langdrehmaschine genannt, ist eine CNC-Maschine, die für die hocheffiziente und hochpräzise Bearbeitung kleiner, schlanker und komplexer Wellenteile konzipiert ist. Man kann es sich als eine Miniatur-„Fertigungsanlage“ vorstellen, die eine Metallstange direkt in ein vollständig fertiges Präzisionsbauteil umwandeln kann, etwa eine Knochenschraube, einen Verbindungsstift oder ein Mikrogetriebe für eine Drohne.

Das hervorstechendste Merkmal ist, dass der Bearbeitungsprozess das Gegenteil einer herkömmlichen Drehmaschine ist. Während des Betriebs bewegt sich das Stangenmaterial axial durch eine Führungsbuchse – ähnlich wie Blut, das von einem Herzen gepumpt wird – während Schneidwerkzeuge die Bearbeitung durchführen. Aus diesem Grund wird sie oft als „Swiss-Type“- oder „Sliding Headstock“-Drehmaschine bezeichnet.

Kernvorteile: Hauptvorteile
  • 01

    Komplettbearbeitung in einer Aufspannung (Done-in-One)

    Dies ist der herausragendste Vorteil. Eine Maschine, eine Aufspannung und alle komplexen Prozesse (Drehen, Fräsen, Bohren, Gewindeschneiden usw.) sind erledigt. Dadurch entfällt die Notwendigkeit, Teile zwischen verschiedenen Maschinen zu transferieren, was die Produktionseffizienz drastisch verbessert. Es beseitigt außerdem mehrfache Spannfehler und sorgt so für höchste Genauigkeit und Konsistenz.


  • 02

    Außergewöhnliche Präzision mit „Skin-to-Skin“-Unterstützung

    Langdrehmaschinen verfügen über eine Führungsbuchse, die das Stangenmaterial direkt hinter der Schneidstelle fest stützt. Diese „Haut-an-Haut“-Unterstützung sorgt für maximale Steifigkeit, minimiert die Durchbiegung und ermöglicht stabiles, hochpräzises Schneiden. Es erreicht problemlos eine Genauigkeit im Mikrometerbereich (0,001 mm) mit ausgezeichneter Rundheit und engen Toleranzen.

  • 03

    Automatisierung für geringere Kosten und höhere Leistung

    In Kombination mit einem automatischen Stangenlader kann die Maschine unbeaufsichtigt laufen – selbst bei der „Light-Out“-Fertigung. Eine einzelne lange Stange kann automatisch zugeführt werden, um Hunderte oder Tausende von Teilen kontinuierlich zu produzieren. Im Vergleich zu herkömmlichen Mehrwerkzeug-Drehmaschinen können Langdrehmaschinen die Effizienz um über 25 % steigern und gleichzeitig die Produktionskosten um 20–30 % senken.

  • 04

    Komplexe Geometrien ohne tote Ecken

    Moderne Langdrehmaschinen sind typischerweise mit Doppelspindeln (Haupt- und Gegenspindel) und zahlreichen angetriebenen Werkzeugstationen ausgestattet. Haupt- und Gegenspindel können synchron arbeiten und sogar beide Enden eines Teils gleichzeitig bearbeiten. Ob Außendrehen, Innenbohren, Seitenfräsen, Querbohren oder Gewindeschneiden, alle Vorgänge können auf einer einzigen Maschine durchgeführt werden – ideal für komplexe, nicht zylindrische Teile.

Auswahl und Anwendungen: Ist es das Richtige für Sie?

Was ist das Beste für:

Typische Teile: Schlanke Wellen, Präzisionsanschlüsse, medizinische Geräte (z. B. orthopädische Implantate, chirurgische Instrumente), 3C-Elektronik (z. B. Typ-C-Metallgehäuse, Telefonschrauben), Präzisionsventilkerne und Antriebsstrangkomponenten für die Automobilindustrie, Präzisionsteile für die Luft- und Raumfahrt und mehr.

Losgröße: Großserienfertigung. Einmal programmiert, bietet der automatisierte Prozess erhebliche Kostenvorteile.

Wichtige Auswahlkriterien:

Bearbeitungsdurchmesser: Dies ist die primäre Spezifikation. Die meisten Langdrehmaschinen verarbeiten Stangendurchmesser von 20 mm, 32 mm oder 38 mm. Die Abmessungen Ihres Teils müssen innerhalb dieses Bereichs liegen.

Rohstoffbedarf: Da die Stange durch eine Präzisionsführungsbuchse und -spindel geführt werden muss, erfordert das Rohmaterial eine gute Rundheit und Geradheit. Nicht jedes Stangenmaterial kann direkt verwendet werden.

Führungsbuchsenmodus: Um die Materialausnutzung zu maximieren und Restabfall zu reduzieren, bieten viele moderne Maschinen eine Option ohne Führungsbuchse (ohne Führungsbuchse). Berücksichtigen Sie dies basierend auf Ihren Kostenprioritäten.
